在现代计算机系统中，内存作为数据存储与传输的核心组件，其技术的发展历程见证了计算机硬件技术的不断飞跃。其中，DIMM（Dual In-line Memory Module），即双列直插式内存模块，以其高效、稳定的特点，成为了现代计算机中广泛使用的内存条形态。本文将详细讲述DIMM技术的发展历史，包括其前身DIP和SIMM的发展历程，以及各类DIMM的优缺点。
DIP封装时代（80286时代）
在1980年代初，计算机内存技术还处于DIP封装时代。这种封装技术将内存颗粒直接插在主板上，采用两排引脚平行排列的方式。然而，DIP封装的内存容量有限，且一旦某个内存颗粒出现问题，整个主板都可能因此报废，维护成本高昂。因此，随着计算机技术的不断进步，DIP封装逐渐无法满足日益增长的内存需求。

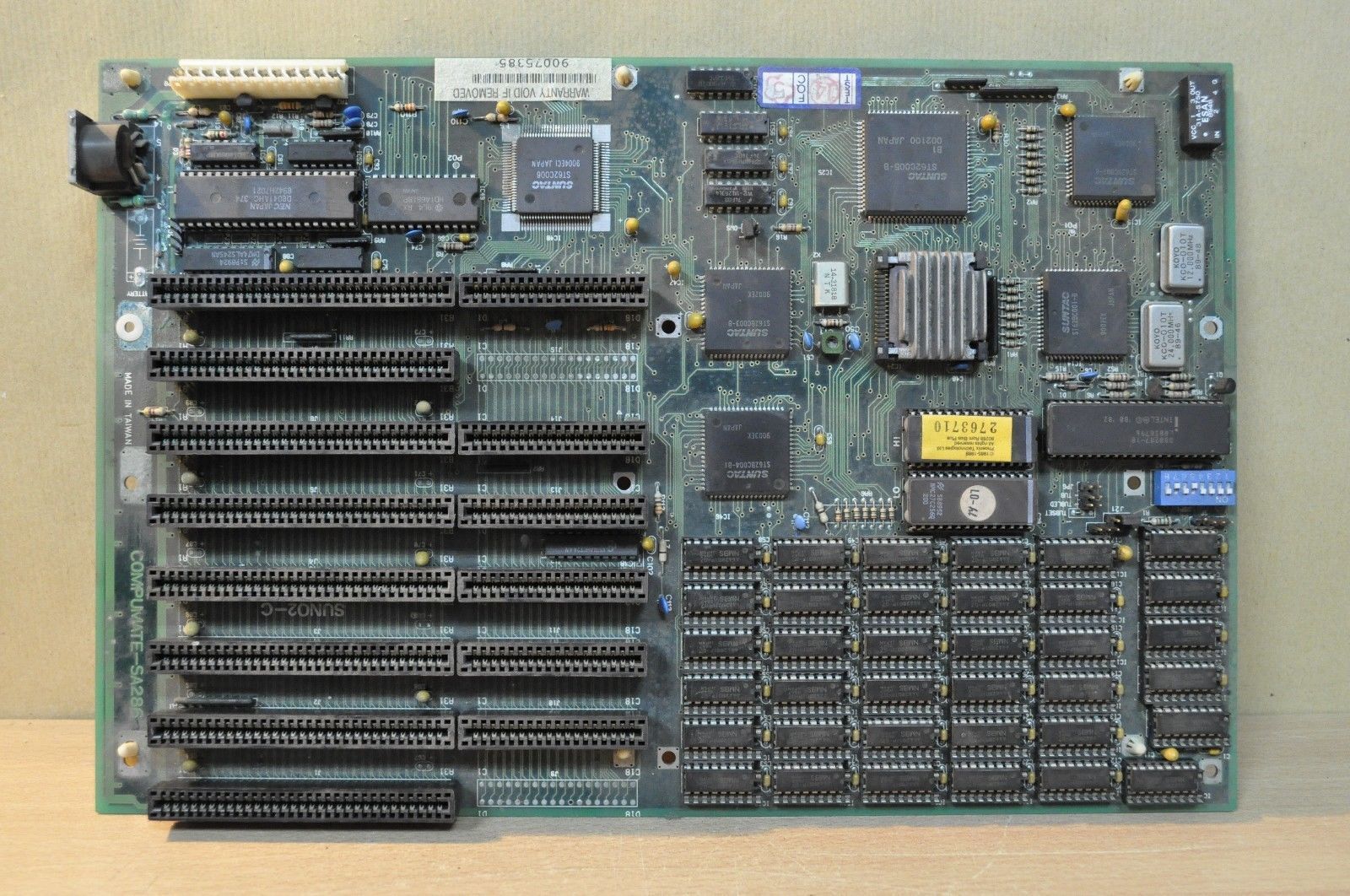

采用DIP封装内存的80286平台
SIMM时代（80386时代）
到了1980年代末至1990年代初，SIMM（单列直插式内存模块）应运而生。SIMM将多个内存芯片安装在一个模块上，通过一个边上的金手指与主板连接。虽然SIMM只有一个连接边缘，但由于其内部使用了双面布线技术，所以仍可以提供双向数据传输。

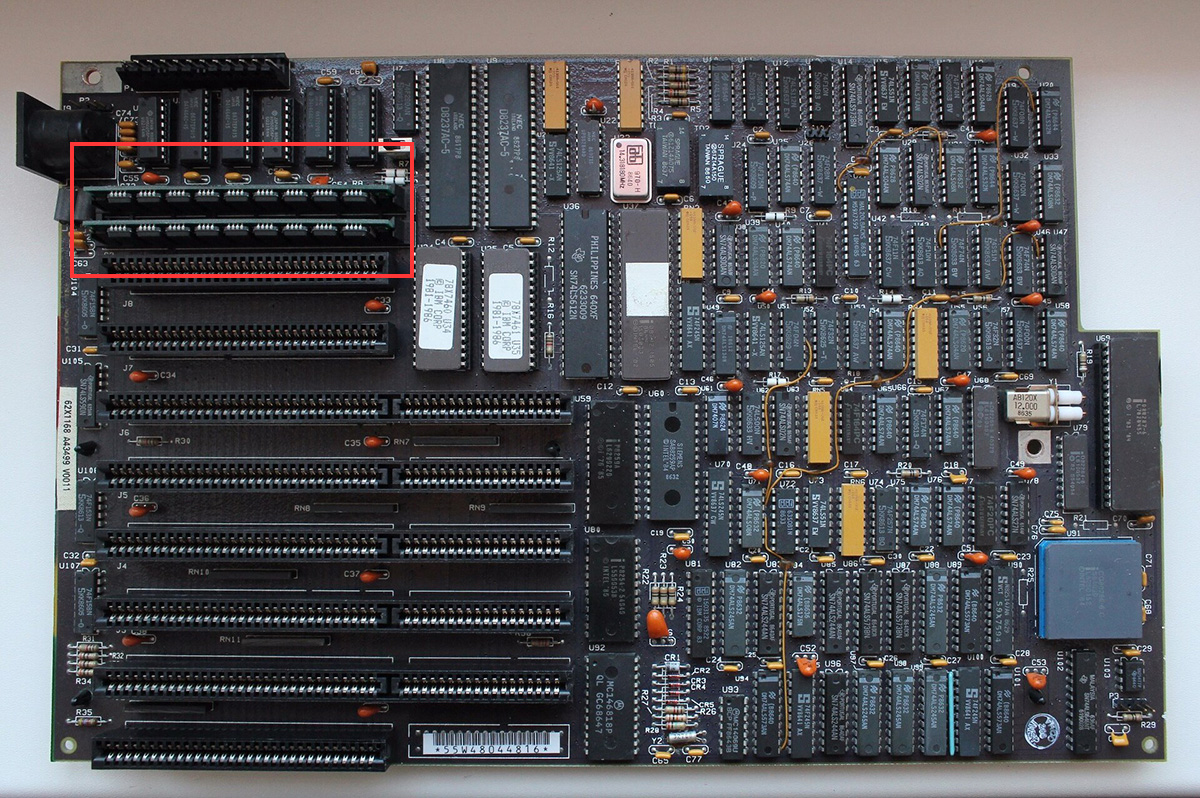

采用SIMM内存的80286平台
随着技术的不断发展，SIMM从最初的30-pin连接器发展到72-pin连接器，支持的数据总线宽度也从32位提升到64位。然而，随着内存容量的增加，SIMM在信号完整性方面的问题逐渐显现，限制了其在更高容量和更高数据传输速率方面的应用。

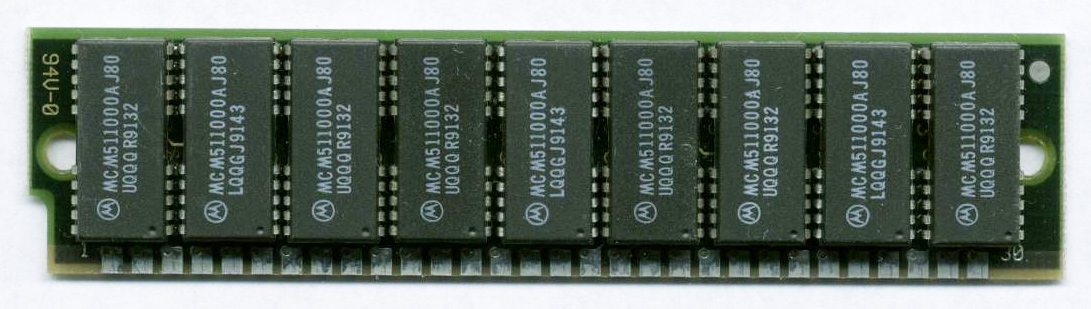

30Pin引脚的SIMM内存

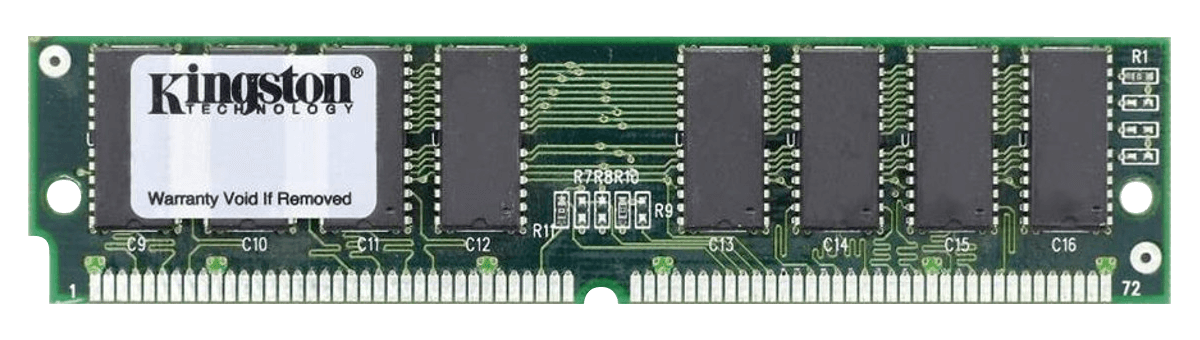

72Pin引脚的SIMM内存
DIMM的初步面世

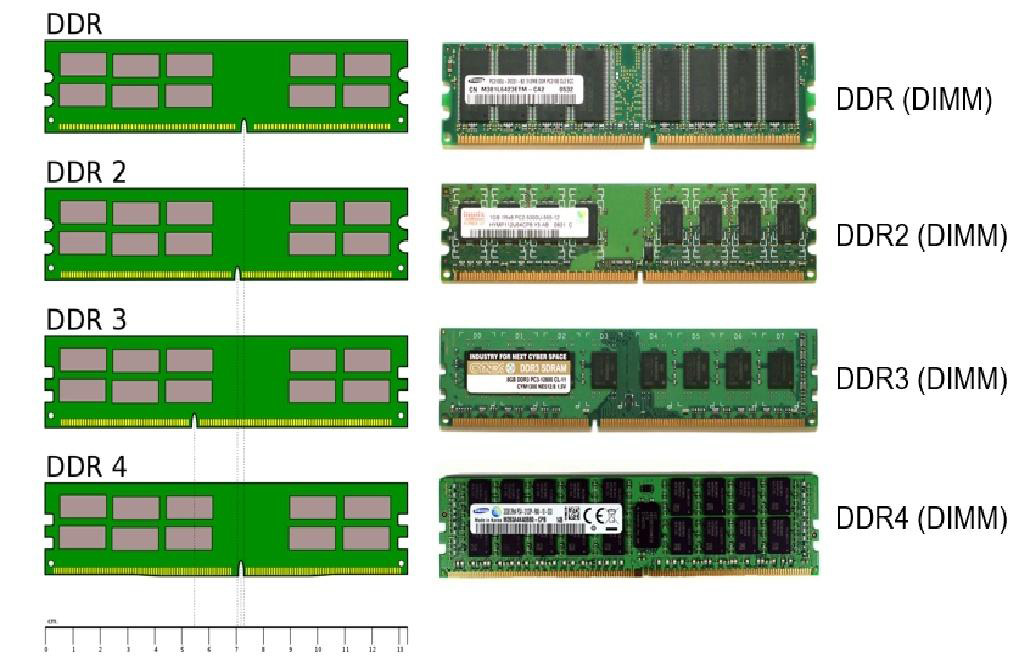

1990年代初，随着奔腾处理器的推出，DIMM（双列直插式存储模块）面世。DIMM解决了SIMM存在的信号完整性问题，并提供了更高的数据传输速率。与SIMM相比，DIMM拥有两个连接边缘，每个边缘都有一排引脚，使得它能够支持更宽的数据总线。随着技术的不断进步，DIMM从最初的168-pin连接器发展到支持更多针脚数的版本，如184-pin（用于SDRAM）、240-pin（用于DDR、DDR2、DDR3）以及288-pin（用于DDR4）。
DDR SDRAM与DIMM技术的飞跃
在数据中心的世界里，传统的SDRAM（同步动态随机存取存储器）扮演着数据传输基础角色的同时，也显现出了其局限性。它就像一条繁忙的单行道，数据只能按照固定的时钟周期，在每一次“绿灯”（时钟周期的上升沿）时有序通过。这样的传输模式，在数据流量日益增长的今天，显然已经无法满足高效、快速的数据处理需求。这就好比在交通高峰期，单行道上的车辆只能逐一通过路口，大大限制了交通的流畅性和效率。

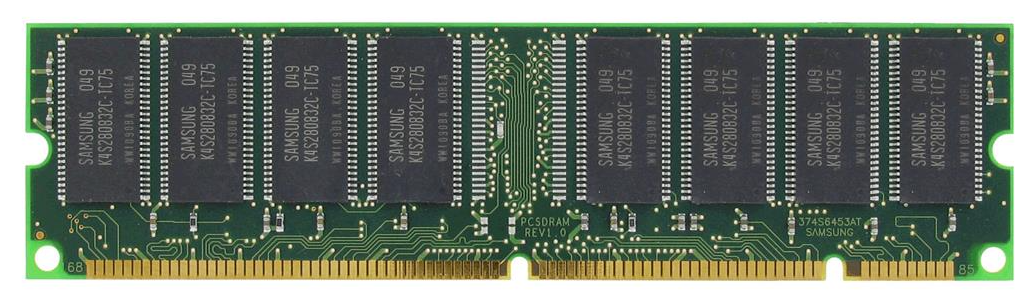

168Pin引脚的SDRAM DIMM内存
1990年代末，DDR SDRAM（双倍速率同步动态随机存取存储器）的出现，为数据中心的数据传输带来了革命性的变化。它就像是将单行道升级为双行道，数据不仅可以在时钟周期的上升沿（绿灯）时传输，还能在下降沿（可以理解为黄灯与下一个绿灯之间的短暂间隙）进行传输。
这种双倍速率的数据传输方式，使得数据的吞吐量得到了显著提升，就像双行道上的车辆可以交替通过，大大提高了交通的流畅度和效率。从DDR2到DDR5，每一代DDR SDRAM都在不断拓宽这条“数据高速公路”，不仅提高了数据传输的速度，还增加了内存容量，并优化了能效表现。
多种类型的DIMM模块
随着DIMM技术的不断发展，出现了多种类型的DIMM模块，以满足不同应用场景的需求。
UDIMM（Unbuffered DIMM）：主要用于桌面级计算机和个人笔记本电脑。没有内置的缓冲或寄存机制，数据直接从CPU传输到内存颗粒。价格低廉，但容量和频率较低。

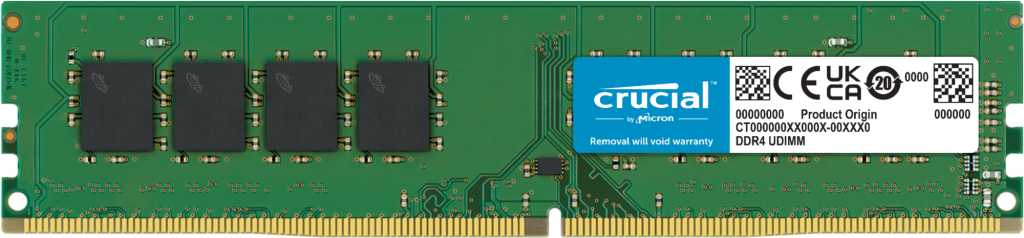

DDR4 UDIMM内存
RDIMM（Registered DIMM）：主要用于服务器和工作站。包含了寄存器芯片来缓冲地址和控制信号，提高了系统的稳定性和可扩展性。支持更高的容量和频率，但延迟较高，能耗和成本也相应增加。

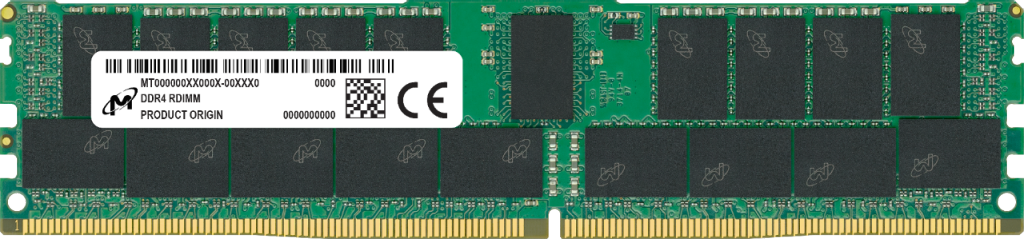

DDR4 RDIMM内存
LRDIMM（Load-Reduced DIMM）：主要用于高端服务器和数据中心。不仅具有寄存器，还在数据线上使用了缓冲技术。允许服务器安装更多的内存模块，而不牺牲性能。容量更高，功耗更低，但价格更贵。

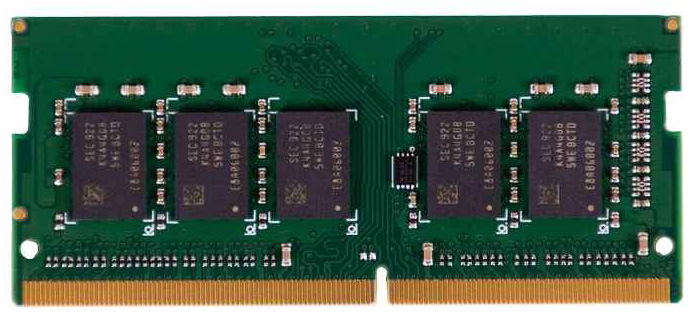

SO-DIMM（Small Outline DIMM）：主要用于笔记本电脑和其他紧凑型计算设备。体积小，便于在空间受限的设备中使用。但容量和性能可能受到一定影响。
FB-DIMM（Fully Buffered DIMM）：主要用于特定的服务器平台。在标准DDR2内存PCB上增加了一颗数据中转、读写控制的缓冲控制芯片。提高了内存子系统的带宽和容量，但成本较高，兼容性可能受到限制。
未来展望
随着计算机技术的不断发展，DIMM技术将继续朝着更高性能、更大容量、更好能效比、更强兼容性与稳定性以及智能化与自动化管理的方向发展。我们有理由相信，未来的DIMM技术将为计算机硬件领域带来更多的惊喜和突破。
综上所述，DIMM内存技术的发展历程不仅见证了计算机硬件技术的不断飞跃，也深刻影响了数据存储与传输的效率。从DIP封装到SIMM模块，再到如今的DIMM及其多种类型，每一次技术的革新都带来了内存性能的大幅提升。未来，随着技术的不断进步和创新，DIMM技术将继续为计算机硬件领域的发展贡献更多的力量
